Hybride Detektion

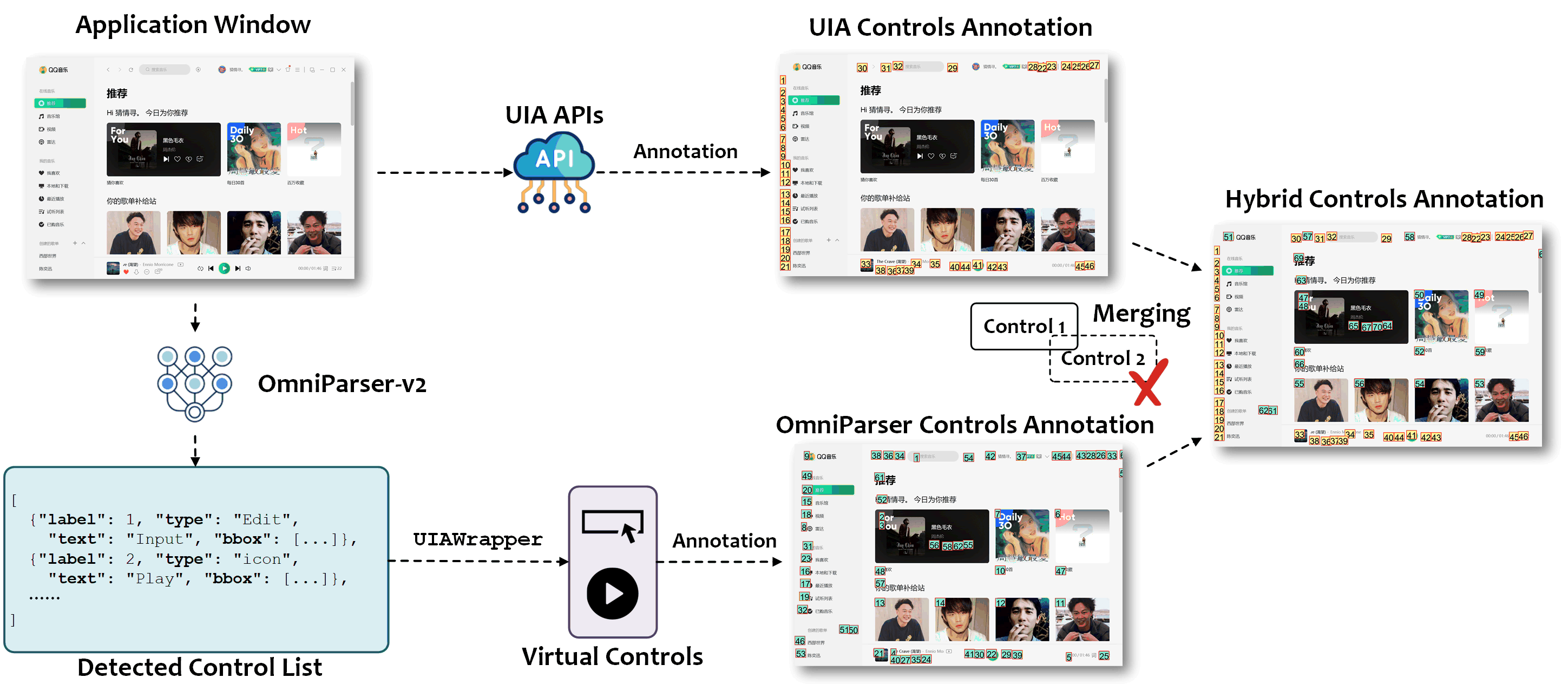

Wir unterstützen auch die hybride Steuerungserkennung mit UIA und OmniParser-v2. Diese Methode ist nützlich für die Erkennung von Standardsteuerelementen in der Anwendung mit dem UI Automation (UIA)-Framework und für die Erkennung von benutzerdefinierten Steuerelementen in der Anwendung, die von Standard-UIA-Methoden möglicherweise nicht erkannt werden. Die visuell erkannten Steuerelemente werden mit den UIA-Steuerelementen zusammengeführt, indem doppelte Steuerelemente basierend auf IOU entfernt werden. Wir illustrieren die hybride Steuerungserkennung in der folgenden Abbildung

Hybrid Control Detection

Konfiguration

Bevor Sie die hybride Steuerungserkennung verwenden, müssen Sie das OmniParser-Modell bereitstellen und konfigurieren. Weitere Informationen finden Sie unter OmniParser-Bereitstellung.

Um die Icon-Steuerungsfilterung zu aktivieren, müssen Sie CONTROL_BACKEND in der Datei config_dev.yaml auf ["uia", "omniparser"] setzen.

CONTROL_BACKEND: ["uia", "omniparser"]

Referenz

Die folgenden Klassen werden für die visuelle Steuerungserkennung in OmniParser verwendet

Basen: BasicGrounding

Die Klasse OmniparserGrounding ist eine Unterklasse von BasicGrounding, die zur Darstellung des Omniparser-Grounding-Modells verwendet wird.

parse_results(results, application_window=None)

Parsen Sie die Grounding-Ergebniszeichenfolge in eine Liste von Steuerelementinformationswörterbüchern.

Parameter
  • results (List[Dict[str, Any]]) –

    Die Liste der Grounding-Ergebniswörterbücher aus dem Grounding-Modell.

  • application_window (UIAWrapper, Standard: None ) –

    Das Anwendungsfenster zum Abrufen der absoluten Koordinaten.
Rückgabe
  • List[Dict[str, Any]] –

    Die Liste der Steuerelementinformationswörterbücher. Das Wörterbuch sollte die folgenden Schlüssel enthalten: { "control_type": Der Steuerungstyp des Elements, "name": Der Name des Elements, "x0": Die absolute linke Koordinate des Begrenzungsrahmens in Integer, "y0": Die absolute obere Koordinate des Begrenzungsrahmens in Integer, "x1": Die absolute rechte Koordinate des Begrenzungsrahmens in Integer, "y1": Die absolute untere Koordinate des Begrenzungsrahmens in Integer, }
Quellcode in automator/ui_control/grounding/omniparser.py
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
def parse_results(
    self, results: List[Dict[str, Any]], application_window: UIAWrapper = None
) -> List[Dict[str, Any]]:
    """
    Parse the grounding results string into a list of control elements infomation dictionaries.
    :param results: The list of grounding results dictionaries from the grounding model.
    :param application_window: The application window to get the absolute coordinates.
    :return: The list of control elements information dictionaries, the dictionary should contain the following keys:
    {
        "control_type": The control type of the element,
        "name": The name of the element,
        "x0": The absolute left coordinate of the bounding box in integer,
        "y0": The absolute top coordinate of the bounding box in integer,
        "x1": The absolute right coordinate of the bounding box in integer,
        "y1": The absolute bottom coordinate of the bounding box in integer,
    }
    """

    control_elements_info = []

    if application_window is None:
        application_rect = RECT(0, 0, 0, 0)
    else:
        try:
            application_rect = application_window.rectangle()
        except Exception:
            application_rect = RECT(0, 0, 0, 0)

    for control_info in results:

        if not self._filter_interactivity and control_info.get(
            "interactivity", True
        ):
            continue

        application_left, application_top = (
            application_rect.left,
            application_rect.top,
        )

        control_box = control_info.get("bbox", [0, 0, 0, 0])

        control_left = int(
            application_left + control_box[0] * application_rect.width()
        )
        control_top = int(
            application_top + control_box[1] * application_rect.height()
        )
        control_right = int(
            application_left + control_box[2] * application_rect.width()
        )
        control_bottom = int(
            application_top + control_box[3] * application_rect.height()
        )

        control_elements_info.append(
            {
                "control_type": control_info.get("type", "Button"),
                "name": control_info.get("content", ""),
                "x0": control_left,
                "y0": control_top,
                "x1": control_right,
                "y1": control_bottom,
            }
        )

    return control_elements_info

predict(image_path, box_threshold=0.05, iou_threshold=0.1, use_paddleocr=True, imgsz=640, api_name='/process')

Vorhersagen Sie das Grounding für das gegebene Bild.

Parameter
  • image_path (str) –

    Der Pfad zum Bild.

  • box_threshold (float, Standard: 0.05 ) –

    Der Schwellenwert für den Begrenzungsrahmen.

  • iou_threshold (float, Standard: 0.1 ) –

    Der Schwellenwert für die Schnittmenge über die Vereinigung.

  • use_paddleocr (bool, Standard: True ) –

    Ob paddleocr verwendet werden soll.

  • imgsz (int, Standard: 640 ) –

    Die Bildgröße.

  • api_name (str, Standard: '/process' ) –

    Der Name der API.
Rückgabe
  • List[Dict[str, Any]] –

    Die vorhergesagten Grounding-Ergebniszeichenfolge.
Quellcode in automator/ui_control/grounding/omniparser.py
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
def predict(
    self,
    image_path: str,
    box_threshold: float = 0.05,
    iou_threshold: float = 0.1,
    use_paddleocr: bool = True,
    imgsz: int = 640,
    api_name: str = "/process",
) -> List[Dict[str, Any]]:
    """
    Predict the grounding for the given image.
    :param image_path: The path to the image.
    :param box_threshold: The threshold for the bounding box.
    :param iou_threshold: The threshold for the intersection over union.
    :param use_paddleocr: Whether to use paddleocr.
    :param imgsz: The image size.
    :param api_name: The name of the API.
    :return: The predicted grounding results string.
    """

    list_of_grounding_results = []

    if not os.path.exists(image_path):
        print_with_color(
            f"Warning: The image path {image_path} does not exist.", "yellow"
        )
        return list_of_grounding_results

    try:
        results = self.service.chat_completion(
            image_path, box_threshold, iou_threshold, use_paddleocr, imgsz, api_name
        )
        grounding_results = results[1].splitlines()

    except Exception as e:
        print_with_color(
            f"Warning: Failed to get grounding results for Omniparser. Error: {e}",
            "yellow",
        )

        return list_of_grounding_results

    for item in grounding_results:
        try:
            item = json.loads(item)
            list_of_grounding_results.append(item)
        except json.JSONDecodeError:
            try:
                # the item string is a string converted from python's dict
                item = ast.literal_eval(item[item.index("{"):item.rindex("}") + 1])
                list_of_grounding_results.append(item)
            except Exception:
                pass

    return list_of_grounding_results
